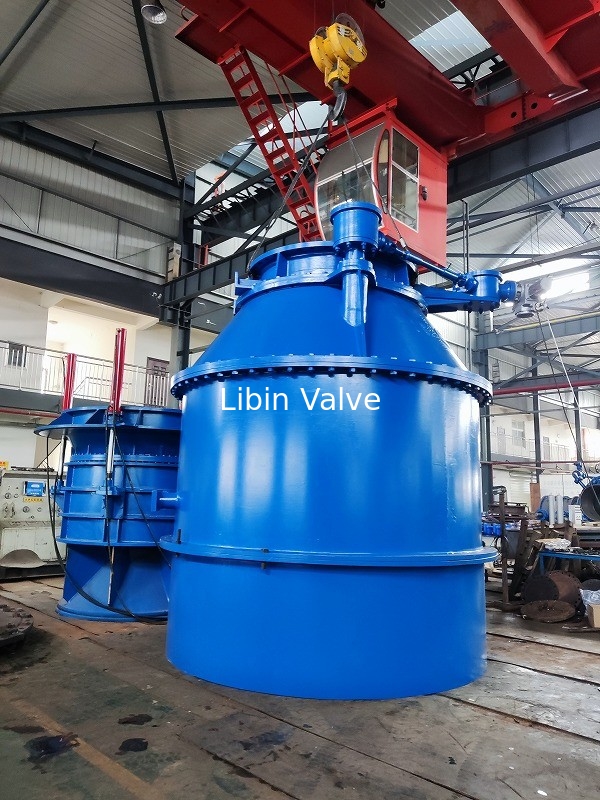

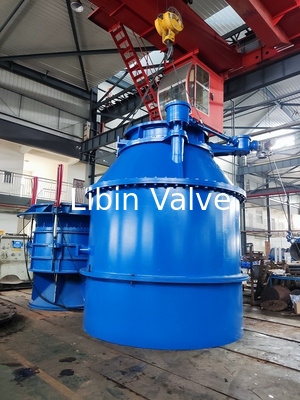

دریچه مخروط ثابت آهن نرم / دریچه دور زدن توربین اندازه DN100 - DN2400

دریچه مخروط ثابت، دریچه مخروط، دریچه تنظیم کننده، کنترل جریان،

دریچه های مخروطی ثابت بیشتر برای تنظیم جریان از سد ها، مخازن آب صاف، سد یا حوضچه های ذخیره سازی استفاده می شوند. این همچنین یک دریچه تخلیه آزاد است که به طور معمول به عنوان یک دریچه دور زدن توربین استفاده می شود.تخلیه مخزن یا تبدیل مداوم انرژیباید از هرگونه آسیب ناشی از حفره سازی و هرگونه خطر برای ساختار ناشی از لرزش و نوسان اجتناب شود.دریچه مخروط ثابت دارای مخروط ثابت با دنده های منحنی است که مشکلات ارتعاش مرتبط با سایر طرح های مخروط ثابت را از بین می برد. جریان توسط حرکت یک دروازه فولاد ضد زنگ خارجی که دارای قطره محکم فلز به فلز کنترل می شود. خاموش.جت در یک زاویه مخروطی گسترده گسترش می یابد و به یک اسپری خوب شکسته می شوداگر محاصره جت مورد نظر باشد، می توان یک هود نصب کرد که جریان را تنظیم می کند.

ساختار و ویژگی محصول

دریچه مخروط ثابت شامل نوزل، مخروط ثابت، ترمز آستین، صندلی های شیر و مکانیسم محرک و سایر قطعات اجباری است. نوزل مخروط ثابت و شعاعی از طریق پشتیبانی و اتصال تیغه.نوزل مخروطی و مدت نگه داشتن هیچ بخش دیواری باز، نوزل دستکش نصب شده خارج از دروازه با تغییر حرکت محوری طول دروازه دیوار دستکش بدون بخش باز،نقش باز کردن دریچه تنظیم را بازی کرد. دریچه خروجی را می توان با توجه به شرایط واقعی تنظیم کرد ، پرده می تواند الگوی جریان خروجی دریچه را محدود کند. دریچه تنظیم شده توسط مکانیسم محرک کنترل می شود.دریچه تخلیه مخروط ثابت مسئول شکل های ساختاری متوسط و دو نوع. لوله متوسط در وسط لوله نصب شده است ، تحت فشار کاهش یافته ، کنترل جریان و غیره شروع می شود. لوله متوسط به طور کلی باید به پرده اضافه شود ،بنابراین برای محافظت از انتهای عقب شیر لوله از آسیب های حفارینوع تخلیه نصب شده در پایپ لاین، تخلیه و فشار نگه داری، کنترل سطح و غیره.

دریچه مخروط ثابت از نوزل، مخروط ثابت، ترمز آستین، صندلی شیر، محرک و سایر قطعات تشکیل شده است. نوزل و مخروط ثابت توسط تیغه های شعاعی فرض و متصل می شوند.یک بخش باز بدون دیواره لوله بین نوزل و مخروط حفظ می شوددر این حالت، ترمز دستکش خارج از نوزل نصب می شود. با حرکت ترمز دستکش به صورت محوری، طول بخش باز بدون دیواره لوله می تواند تغییر کند تا باز شدن شیر را تنظیم کند.دریچه مخروط ثابت دارای عملکرد خاموش کننده خوب و عملکرد ضد حفره است.

بروشور دریچه مخروط ثابت.pdf
